P. 43
YBW(ZGS) YBW(ZGS)
型組合式箱式變電站（美式） 型組合式箱式變電站（美式）

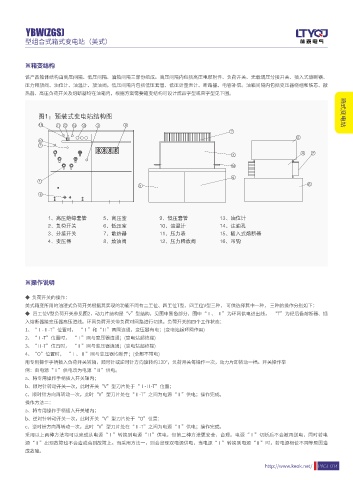

※主要技術參數 ※箱變結構
1. 負荷開關技術參數表 該產品箱體結構由高壓間隔、低壓間隔、油箱間隔三部份組成。高壓間隔內包括高壓電纜附件、負荷開關、無載調壓分接開關、插入式熔斷器、
壓力釋放閥、油位計、油溫計、放油閥。低壓間隔內包括低壓套管、低壓計量表計、斷路器、電容補償。油箱間隔內包括變壓器繞組和鐵芯、散
序號 項目 單位 技術參數
熱器、高壓負荷開關及熔斷器均在油箱內，根據方案需要箱變結構可設計成品字型或目字型見下圖。
1 額定電壓 kV 10/0.4( 高壓 / 低壓 )
2 最高工作電壓 kV 12( 高壓側 )
3 額定頻率 Hz 50 ? ?????????? 箱式變電站
4 額定容量 kVA 50-1600
箱式變電站
5 工頻耐壓 kV/min 35
6 雷電沖擊電壓 kV 75
7 冷卻方式 油浸自冷
8 高壓后備熔斷器開斷電流 kA 50
9 插入式熔斷器開斷電流 kA 2.5
10 環境溫度 ℃ -35~+40
11 線圈允許溫升 K 65
12 無載調壓 ±5％或 ±2×2.5％
13 噪聲等級 db 50
14 防護等級 IP43
2.10kV 組合式變壓器用 S9、S10、S11 系列油浸式變壓器性能水平急速參數
??????? ???? ????? ????
容量 電壓 kV 聯接組 空載電流 % 空載損耗 KW 阻抗電 負載損耗 W ????С ???? ???? ????
kVA 高壓 低壓 標號 S9 S10 S11 S9 S10 S11 壓% S9 S10 S11 ????С ???? ???? ??Й????
50 2.0 1.9 0.75 0.17 0.15 0.12 0.87 0.83 0.87 ???? ???? ?????? ???
63 1.9 1.8 0.7 0.2 0.18 0.14 1.04 0.99 1.04
80 1.9 1.7 0.7 0.25 0.22 0.175 1.25 1.2 1.25
100 1.8 1.55 0.65 0.29 0.26 0.2 1.5 1.42 1.5
125 1.7 1.45 0.65 0.34 0.3 0.235 1.8 1.72 1.8
160 1.6 1.3 0.6 0.4 0.36 0.27 4.0 2.2 2.12 2.2 ※操作說明
200 1.5 1.2 0.55 0.48 0.43 0.33 2.6 2.5 2.6
10±5% Dyn11
250 或 0.4 或 1.4 1.1 0.5 0.56 0.5 0.39 3.05 2.9 3.05 ◆ 負荷開關的操作：
±2×2.5% Yyn0
315 1.4 1.0 0.45 0.67 0.29 0.465 3.65 3.45 3.65
美式箱變所用的油浸式負荷開關根據其實現的功能不同有二工位、四工位T型、四工位V型三種， 可供選擇其中一種， 三種的操作分別如下：
400 1.3 1.0 0.4 0.8 0.71 0.56 4.3 4.15 4.3
◆ 四工位V型負荷開關參見圖2，動力片結構是“v”型結構，見圖中黑色部分，圖中“Ⅰ、 Ⅱ”為環網供電進出線， “T”為經后備熔斷器、插
500 1.2 1.0 0.4 0.96 0.85 0.67 5.15 4.82 5.15
入熔斷器接變壓器高壓進線。環網負荷開關帶負荷對網路進行切換。負荷開關的四個工作狀態：
630 1.1 0.8 0.4 1.2 1.6 0.81 6.2 5.86 6.2
1、“Ⅰ-Ⅱ-T”位置時， “Ⅰ”和“Ⅱ”兩網連通，變壓器有電；(變電站起環網作用)
800 1.0 0.7 0.35 1.4 1.23 0.98 7.5 7.2 7.5
4.5 2、“Ⅰ-T”位置時， “Ⅰ”網與變壓器連通；(變電站起終端)
1000 1.0 0.6 0.3 1.7 1.5 1.15 10.3 9.8 10.3
3、“Ⅱ-T”位置時， “Ⅱ”網與變壓器連通；(變電站起終端)
1250 0.9 0.6 0.27 1.95 1.72 1.36 12.0 12.2 12.0
4、“O”位置時， “Ⅰ、Ⅱ”網與變壓器均斷開；(全部不帶電)
* 注：a 根據用戶要求變壓器的高壓分接范圍可設計為 ±2x2.5%；
b 根據用戶要求變壓器的低壓可設計為 0.69kV 用專用操作手柄插入負荷開關轉軸，順時針或逆時針?lè)较蛐D(zhuǎn)約130°，負荷開關每操作一次，動力片即轉動一檔。開關操作舉
例：由電源“Ⅰ”供電改為電源“Ⅱ”供電。
1. 箱變采用分箱結構 a、將專用操作手柄插入開關軸內；
b、順時針轉動開關一次，此時開關“V”型刀片處于“Ⅰ-Ⅱ-T”位置；
變壓器器身與高壓負荷開關、插入式熔斷器和后備限流熔斷器等高壓組件分別置于密封油箱中，兩箱左右水平布置，用隔板完全隔開，隔板上有
c、順時針?lè)较蛟俎D(zhuǎn)動一次，此時“V”型刀片處在“Ⅱ-T”之間為電源“Ⅱ”供電；操作完成。
絕緣穿墻套管用于變壓器與負荷開關的接線，可方便拆換，而不影響另一箱的使用。
操作方法二：
2. 兩箱左右布置優點 a、將專用操作手柄插入開關軸內；
(1)兩箱互不影響: b、逆時針轉動開關一次，此時開關“V”型刀片處于“O”位置：
一防止了因隔板滲漏導致上層油流入到底部油箱造成上部油箱缺油(缺油或無油導致操作負荷開關拉弧，對設備和人身產生危險);另一優點是左右 c、逆時針?lè)较蛟俎D(zhuǎn)動一次，此時“V”型刀片處在“Ⅱ-T”之間為電源“Ⅱ”供電；操作完成。
布置檢修方便。當變壓器室、負荷開關室檢修時兩箱互不影響，方便快捷(如上下布置檢修變壓器需上部油箱全部拆除后才能打開變壓器的油箱， 采用以上兩種方法均可以完成從電源“Ⅰ”轉換到電源“Ⅱ”供電，但第二種方法更安全、合理。電源“Ⅰ”切斷后不會被再送電，同時若電
檢修極不方便)。 源“Ⅱ”出現故障也不會造成合到故障上。而采用方法一，則會出現雙電源供電，當電源“Ⅰ”轉換到電源“Ⅱ”時，若電源相位不同等原因造
(2)分箱結構解決了負荷開關操作以及熔斷器熔斷對變壓器油的污染問題。 成故障。
