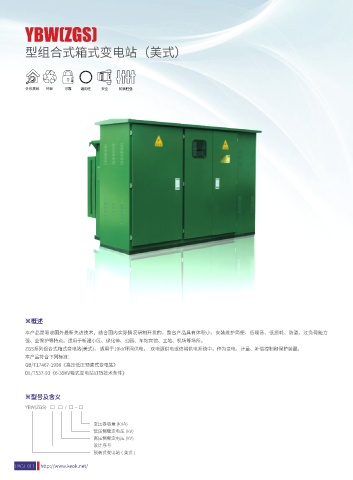

YBW(ZGS) YBW(ZGS)
型組合式箱式變電站（美式）
型組合式箱式變電站（美式）
※正常使用條件
◆ 海拔高度不超過1000m；
◆ 環境溫度：-35℃~+40℃；
外形美觀 環保 可靠 通用性 安全 防腐性強
◆ 相對濕度：日平均值不大于95％，月平均值不大于90％；
◆ 安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°。 箱式變電站
※主要技術參數
負荷開關技術參數表
負荷開關為油浸式、三相聯動開關、彈簧操作機構；可帶負荷分合閘操作，其分合速度與操作力大小無關，型式有二工位、四工位T型、四工位V
型等可供選擇。
序號 名稱 單位 四工位環網負荷開關 二工位負荷開關
1 額定電流 A 630 315
2 額定短路關合電流 kA 31.5 31.5
3 額定短時耐受電流 kA 12.5 12.5
4 額定短時耐受時間 S 2 2
5 機械壽命 次 2000 2000
6 雷電沖擊耐受 相間對地 kV/min 75 75
7 電壓峰值全波 隔離斷口 85 85
8 相間對地 kV 42 42
1min 工頻耐受電壓
9 隔離斷口 48 48
10 額定峰值耐受電流 kA 31.5 31.5
熔斷器技術參數 ( 本公司油浸式熔斷器選用配置推薦表 )
美式箱變高壓側由后備保護熔斷器和插入式熔斷器串聯提供全范圍保護，原理簡單，經濟可靠；后備保護熔斷器為油浸式高壓限流熔斷器，開斷
容量大，僅在變壓器內部故障時動作，插入式熔斷器內裝雙敏熔絲，可提供電流與溫度雙重保護，雙敏熔絲熔斷后，可在現場方便地更換熔芯。
變壓器初級電壓 (10kV)
※概述 序號 三相變壓器容量 (kVA)
XRNT 額定電流 (A) PRNT1 過載保護額定電流 (A)
本產品是吸收國外最新先進技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力 1 30 10 6
強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。 2 50 16 8
ZGS系列組合式箱式變電站(美式)， 適用于10kV環網供電， 雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。 3 80 16 10
本產品符合下列標準： 4 100 20 15
GB/T17467-1998《高壓低壓預裝式變電站》
5 125 25 15
DL/T537-93《6-35KV箱式變電站訂貨技術條件》
6 160 31.5 25
7 200 40 25
8 250 50 40
※型號及含義
9 315 63 40
YBW(ZGS) □ □ / □ - □ 10 400 63 40
11 500 80 50
變壓器容量 (kVA)
12 630 100 50、65
低壓側額定電壓 (kV)
13 800 125 65
高壓側額定電壓 (kV)
14 1250 160 100
設計序號
預裝式變電站 ( 美式 ) 15 1600 200 140
