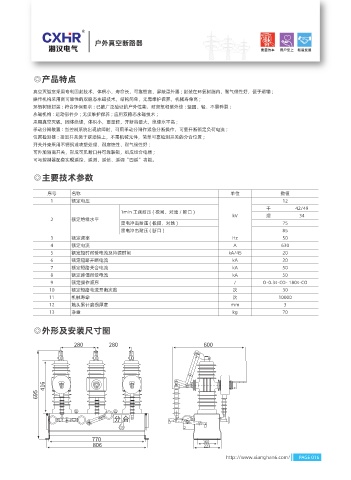

P. 33
戶外真空斷路器
◎產品特點
真空滅弧室采用專利固封技術，體積小，壽命長，可靠性高，屏蔽罩外露 ; 封裝在環氧樹脂內，耐氣候性好，便于運輸 ;
操作機構采用高可靠性的雙穩態永磁技術，結構簡單，無需維護保養，機械壽命高 ;
環氧樹脂封裝 : 符合環保要求 : 已被廣泛驗證的戶外性能，耐臭氧和紫外線 : 堅固、輕、不易碎裂 ;
永磁機構 : 運動部件少 ; 無須維護保養 ; 應用雙穩態永磁技術 ;
采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高 ;
手動分閘裝置 : 當控制系統出現故障時，可用手動分閘作緊急分?jǐn)嗖僮?，可靠開斷額定負荷電流 ;
位置檢測器 : 接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置 ;
開關外殼采用不銹鋼或噴塑處理，耐腐蝕性、耐氣候性好 ;
可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器 ;
可與控制器配套實現遙控、遙測、遙信、遙調“四遙”功能。
◎主要技術參數
序號 名稱 單位 數值
1 額定電壓 12
干 42/49
1min 工頻耐壓 ( 極間、對地 / 斷口 )
2 額定絕緣水平 kV 濕 34
雷電沖擊耐壓 ( 極間、對地 ) 75
雷電沖擊耐壓 ( 斷口 ) 85
3 額定頻率 Hz 50
4 額定電流 A 630
5 額定短時耐受電流及持續時間 kA/4S 20
6 額定短路開斷電流 kA 20
7 額定短路關合電流 kA 50
8 額定峰值耐受電流 kA 50
9 額定操作順序 / O-0.3s-CO- 180s-CO
10 額定短路電流開斷次數 次 30
11 機械壽命 次 10000
12 觸頭累計磨損厚度 mm 3
13 凈重 kg 70
◎外形及安裝尺寸圖
http://www.xianghan6.com/ PAGE 016
